Zsiliptolózárak, csővégcsappantyúk

Zsiliptolózárak, csővégcsappantyúk

Felhasználási területek:

  • Csatornahálózatok
  • Esővíz-visszatartás és -elvezetés
  • Árvízvédelem
  • Kommunális- és ipari szennyvíztisztítók
  • Átemelőszivattyúk
  • Erőművek


Jellemző típusok:

Öntvény zsiliptolózárak

  • Gyors és költséghatékony, szegecselt beépítés

A beépítés azonban kiöntési módszerrel betonba is lehetséges

  • Diletáció nélküli, egyszerű kivitel

Diletációval ellátott építmények esetében is alkalmazható

  • Tömítések korrózióálló bronzból

Dduplán – vagyis a kereten és a lemezen is megtalálhatóak

  • Cserélhető kivitelű tömítések

Csavarozva, vagyis bármikor cserélhető

  • Állítható hézag a maximális tömítettség érdekében

Változtatható beállítások hátoldali terhelés esetére

  • Csigavezérelt tolózárlemezek – 500mm-es mérettől

Aránylag egyszerű nyithatóságot garantál magas kezelési nyomások esetén is

  • Minden alkatrész Nr. 1.4401 (V4A) rozsdamentes acélból

Garantálja az alkatrészek maximális korrózióvédelmét

Alternatíva:

  • Bevonattal ellátott keret és tolózárlemez

Vagyis agresszív ipari szennyvizek esetében is alkalmazható

A tolózárakat általában sokéves használatra tervezik, ezért cserélhető blokktömítésekkel vannak ellátva. Ez hosszú távú alkalmazhatóságot garantál még több évtizedes, szélsőséges használati feltételek esetén is.

A meghajtás manuális- és elektromos hajtással egyaránt lehetséges, de az elektromos meghajtások távirányítókkal és automatikus vezérléssel is szállíthatóak.

A TESACO tolózárak a faltömítés területén különlegesen előnyös tulajdonságokkal bírnak és egyenetlen betonkonstrukciók esetében is nagyon gyorsan és hatékonyan szerelhetőek.A cserélhető tömítésekkel együtt ez az egyedülálló tolózár-konstrukció a szerelvények között különösen magas minőségi és gazdaságossági igényeknek is képes megfelelni.


Műszaki leírás:

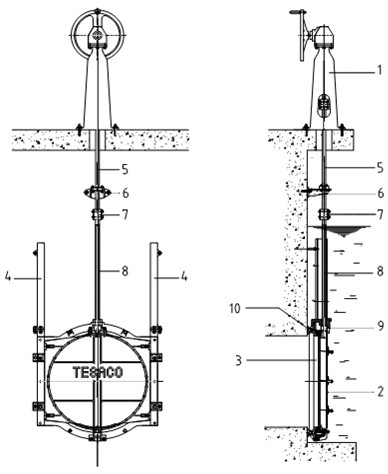

A TESACO tolózárak önhordozó konstrukciók és az alábbi fő alkatrészekből állnak:

Keret:Falra szegecselve 1200 mm-es méretig.

Az 1200 mm-nél nagyobb méreteket betonkiöntéses módszerrel rögzítik.

Lemez:Görgővezetésű 400-as mérettől felfelé, ami magas terhelések alatt is egyszerű kezelést tesz lehetővé.

Vezetések: Után állítható ékekkel a maximális tömítettség biztosításának

érdekében.

Tömítések: Cserélhető kivitel zománcból vagy bronzból.

Meghajtások: kézi, elektronikus, illetve hidraulikus

A TESACO tolózárak masszív és megbízható konstrukciójú termékvonalat képviselnek, amely az elérhető maximális korrózióállósságot biztosítja a szennyvízzel szemben és így kiválóan megfelelnek a szennyvízkezelő- és tisztítómedencékbe, illetve csatornarendszerekbe, főgyűjtőkbe való beépítéshez.

A különösen agresszív ipari szennyvizekben használható speciális kivitelek szintén szállíthatóak. A tengervízben történő alkalmazáshoz rendelkezésre álló kivitel műanyagalkatrészekből és tengervízálló acélból kerül összeszerelésre.


A konstrukció leírása:


A standard alapanyagok az alábbiak:

Keret:    Szürkeöntvény, típus: GG vagy GGG, bronzból, zománcból vagy műanyagból készült cserélhető tömítésekkel, ha szükséges nemesacél csavarokkal

Lemez:   Szürkeöntvény, típus: GG vagy GGG, bronzból, zománcból vagy műanyagból készült cserélhető tömítésekkel,

Méretek:   400 mm-től felfelé rozsdamentes acél anyagból készült vezetőgörgőkkel és csavarokkal ellátva. Az orsóanya korrózióálló alumínium-bronz anyagból készül.

Vezetések:   Szürkeöntvény, típus: GG vagy GGG, után állítható ékekkel, Ékcsavarok rozsdamentes acélból

Tömítések: Cserélhető, kétoldalas blokktömítések a kereten és a lemezen bronzból, zománcból vagy műanyagból

Orsó:   Kiváló minőségű rozsdamentes acélból

Meghajtás:   Falra vagy állványra szerelt meghajtások manuális vagy elektronikus vezérléshez. A hajtásház és az állvány szürkeöntvényből készül.


Acél/nemesacél zsiliptolózárak

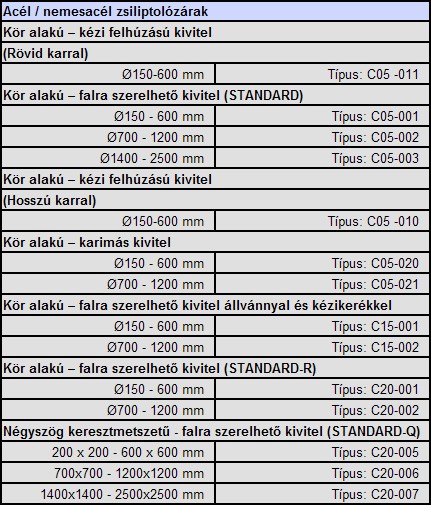

A rozsdamentes-, illetve horganyzott acélból készült tolózáraink az alábbi kivitelekben kaphatóak:

  • Szegecselt kivitel
  • Peremes kivitel DIN 2501 - PN 10 szerint
  • Betonkiöntésű verzió


Az acéltolózárak alábbi előnyökkel rendelkeznek:

  • Korrózióálló rozsdamentes acél konstrukció 1.4301, 1.4571 / 1.4404 típusú rozsdamentes-, vagy horganyzott acélból.
  • Nagyfelületű és rugalmas faltömítés a kétoldali terhelések esetére.
  • Két független, cserélhető tömítésrendszer a fal- és lemeztömítéshez
  • Nehéz tolózárkonstrukció minimum 8 mm-es tolózárlap-vastagsággal
  • Egyszerű és gyors szerelhetőség
  • Állítható hézag a maximális tömítettség érdekében
  • Laposan építkező, helytakarékos kivitel
  • A tolózárlap elő- és hátoldala is terhelhető
  • Ugyanaz a tolózárkivitel a szegecselt és peremes rögzítésű típus esetében is
  • Működtetés alkalmazott orsóhosszabbítóval, négyszögletű kulccsal, standard meghajtásokkal.


Működtetés:

Kulccsal vagy kézikerékkel egy tetszőleges hosszúságú orsóhosszabbítón keresztül vagy más tolózármeghajtó használatával

Megjegyzés: A méretezéssel és kiválasztással kapcsolatban keresse kollégáinkat, illetve a típusok adatlapjai elérhetőek a letöltések menüpont alatt.

Minősítés:
A zsiliptolózárak és csővégcsappantyúk megfelelnek az DIN18568-4 szabvány követelményeinek.

Termékfelelős: Győrfi Róbert
